Schaltschranklayout und Arbeitsvorbereitung

Mit dem Digitalen Zwilling in die 3D-Planung

Nun geht die Schaltschrankplanung in die dritte Dimension: Der virtuelle Prototyp beschreibt die geplante Anlage bis ins kleinste Detail und stellt alle wichtigen Informationen für die Fertigung bereit. Fehler wie Kollisionen werden durch den digitalen Zwilling vermieden. Dadurch lassen sich Kosten und Durchlaufzeiten senken.

Virtueller Prototyp des Schaltschrankes

Konfigurationen aus dem Rittal Configuration System werden in Eplan Pro Panel übernommen. Dort[nbsp]erfolgt die Layout-Planung des Schaltschrankes. Die 3D-Artikeldaten stehen im Eplan Data Portal bereit. Thermal Design Integration realisiert die energieeffiziente Dimensionierung für die Klimatisierungslösung der Schaltschränke. PROJECT complete stellt digitale Fertigungsunterlagen basierend auf Klemmenleistenkonfigurationen zur Verfügung. Konfiguratoren für kundenspezifische Verteilerblocklösungen und schwere Steckverbinder erleichtern und beschleunigen den Weg zur individuellen Lösung.

Ihre Vorteile für mehr Effizienz:

  • Perfekt aufeinander abgestimmte Datensätze und Lösungen für mehr Qualität und Effizienz entlang des gesamten Produktentwicklungsprozesses

  • Profitable Fertigung von Losgröße 1 bis in die Serienfertigung

Sowohl manuelle als auch automatisierte Fertigungsprozesse profitieren von einem vollständigen Digitalen Zwilling des Schaltschranks.
(Phillip Falkenhagen, Head of BO Rapid Design, Eplan)

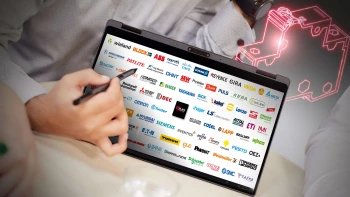

Eplan Data Portal

  • Online auf 3D-Artikeldaten von Rittal und Phoenix Contact zugreifen

  • Standardisierte Komponentendaten einfach in die Eplan Dokumentation übernehmen

  • Aufwand bei der Stammdatenpflege minimieren

Mehr erfahren

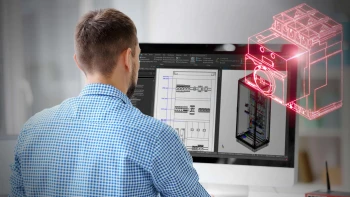

Eplan Pro Panel

  • Steuerungsschränke, Schaltanlagen und Stromverteilungssysteme in 3D konzipieren und konstruieren

  • Elektrotechnische Schaltpläne erstellen, Montage-Layouts in 3D planen und Drähte virtuell verlegen

  • Die erstellten Auftragsinformationen und umfassende Fertigungsunterlagen unterstützen die automatisierte Schaltschrankfertigung

Mehr erfahren

Thermal Design Integration

  • Ganzheitliches Konzept, bestehend aus digitalen Produktdaten, softwarebasierten Projektierungshilfen und neu entwickelten Klimatisierungslösungen

  • Berücksichtigen von thermischen Aspekten schon bei der Schaltschrankplanung

  • Verifizieren von Klimaaspekten und interaktives Planen der bestmöglichen Klimatisierungslösung

Mehr erfahren

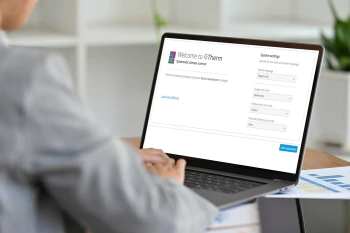

Rittal RiTherm

  • Effizientes und sicheres Auslegen der Klimatisierungskomponenten

  • Einfaches Errechnen der tatsächlich benötigten Kühlleistung – auch bei Nachbestückung oder Erweiterung von Schaltanlagen

  • Ergebnis der Berechnung kann als detaillierte Dokumentation genutzt werden

Mehr erfahren

Phoenix Contact PROJECT complete

  • Die Planungs- und Markierungssoftware unterstützt in allen Phasen der Klemmenleistenprojektierung und bietet individuelle und komfortable Prozessbegleitung von der Elektroplanung bis zur Lieferung des fertigen Produkts

  • PROJECT complete verfügt über optimierte Schnittstellen zu Eplan P8 / ProPanel. Per Mausklick übernimmt die Software die Daten aus der Elektroplanung und baut die entsprechende Klemmenleiste automatisch auf

  • Intelligente Funktionen automatisieren viele Planungsschritte und sorgen für erhebliche Zeitersparnis

Mehr erfahren

Phoenix Contact clipx ENGINEER

  • Die Engineering-Software clipx ENGINEER ermöglicht es effizienter denn je, Klemmenleisten, bestückte Montageplatten und Klemmenkästen zu planen, zu bestellen und nahtlos die Daten in die Fertigung zu übertragen – an jedem Arbeitsort!

  • Konvertieren Sie Ihre Elektroplanung in reale Artikel über die bidirektionalen CAE-Schnittstellen.

  • Nutzen Sie Ihre vertrauten Phoenix Contact-Anwendungen und Konfiguratoren in der Software clipx ENGINEER.

  • Teilen und bearbeiten Sie Ihre Projekte lokal oder in einer Cloud.

Mehr erfahren

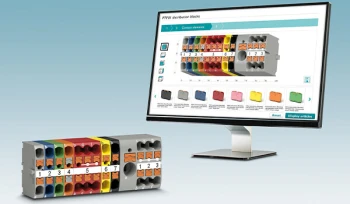

Phoenix Contact Kundenspezifische Verteilerblock-lösungen

  • PTFIX-Verteilerblöcke und -Einzelscheiben bieten unzählige Kombinationsmöglichkeiten

  • Der Online-Konfiguratoren unterstützt auf dem Weg zur individuellen Verteilerblocklösung

  • Dank einfacher Menüs, 2D- und 3D-Produktabbildungen und intuitiven Bedienoberflächen werden mit wenigen Eingaben die Verteilerblöcke konfiguriert. Einfach erstellt, einfach bestellt

Mehr erfahren

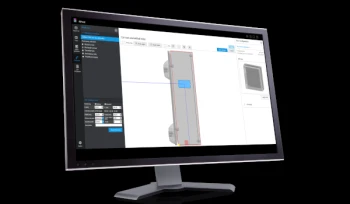

Rittal RiPanel

  • Einfache Auswahl des Schranksystems

  • Plausibilitätsgeprüfte, fehlerfreie Zubehörauswahl mit direkter - Platzierung in 3D

  • Hinzufügen von Ausbrüchen inkl. CAD Import kundenspezifischer Ausbrüche

  • Automatische Generierung technischer Daten und direkte Anfrage oder Bestellung

Mehr erfahren

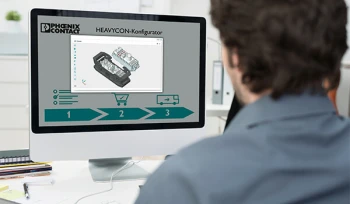

Phoenix Contact Kundenspezifische schwere Steckverbinder

  • Mit dem HEAVYCON Online-Konfigurator erstellen Sie aus unzähligen Gehäusen und Kontakteinsätzen Ihre individuelle Schnittstelle

  • In nur wenigen Schritten zur gewünschten Lösung. Der Konfigurator unterstützt Sie bei der Auswahl der richtigen Komponenten

  • Importieren Sie die konfigurierte Lösung einfach in Ihr CAD-System und prüfen Sie Ihre Steckverbindung in der 3D-Ansicht

Mehr erfahren
